智能早教學習機電路方案
在了解完智能早教學習機的功能開發需求后，接下來就是考慮如何設計具體的電路方案，來實現它。

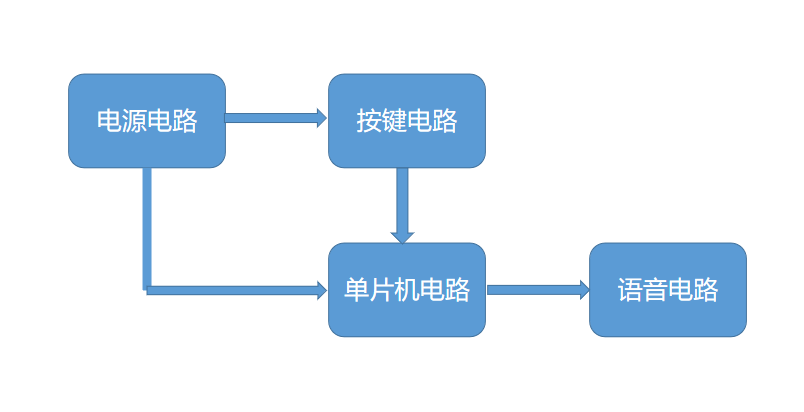

智能早教學習機原理方案
在這個原理方案中
按鍵電路，就是對應到智能早教學習機的按鍵功能；
語音電路，就是對應到智能早教學習機發出讀音的功能；
電源電路，就是整個電路系統的工作電源，是電池供電；
單片機電路，就是整個電路系統的邏輯控制中心，負責信號的處理；
智能早教學習機原理圖
第一步已經做完了智能早教學習機的功能分析，第二步也已經初步完成了智能早教學習機的整體設計方案，第三步就是將設計方案轉化成具體的詳細電路原理圖。
按鍵電路

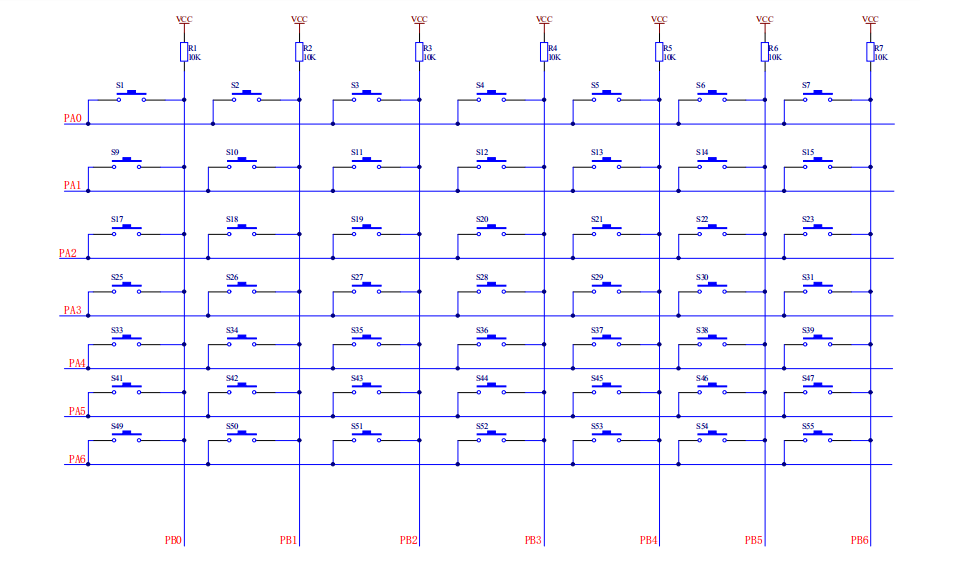

按鍵電路原理圖
在這個按鍵電路原理圖中，芯片采用的是矩陣按鍵，主要的原因就是相比較獨立按鍵，矩陣按鍵電路可以節約單片機的IO引腳資源。
如果是采用獨立的按鍵電路，至少需要55個開關電路，也就是說至少需要55個獨立的單片機IO引腳數量。
換做矩陣按鍵電路，只需要7行8列，也就是7+8=15個單片機IO引腳數量即可。很明顯，15是要遠遠小于55的。
這就是為什么在很多電路項目中，工程師喜歡使用矩陣按鍵電路設計的原因。
語音電路
由于智能早教學習機，針對的是小孩子學習，因此它的喇叭驅動功率不需要設計的很大，只需要2W左右即可。

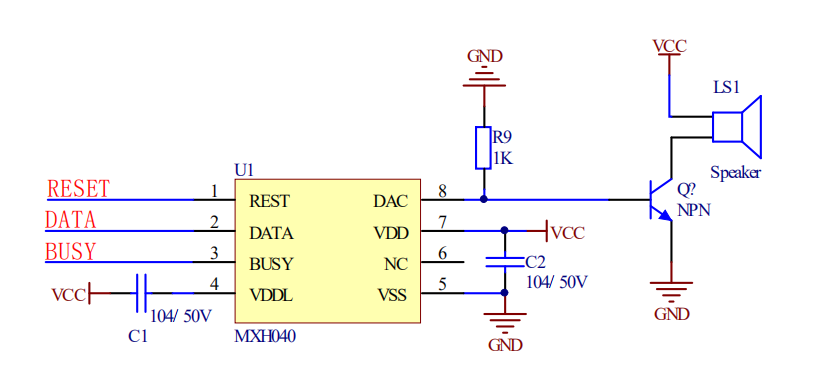

語音電路
在這個語音電路圖中，MXH040芯片是電路的核心。通過一個外圍的NPN三極管，就可以直接驅動喇叭，播放智能早教學習機的拼音讀音。
MXH040芯片的Pin1引腳REST，主要功能就是復位，單片機的IO口可以通過這個REST引腳控制MXH040芯片的語音復位功能；
MXH040芯片的Pin2引腳DATA，主要功能就是數據信號傳輸引腳，單片機的IO口可以通過這個DATA引腳，實現智能早教學習機的拼音播放功能。
MXH040芯片的Pin3引腳BUSY，主要功能就是反饋語音芯片的工作狀態；當正在播放語音時，BUSY引腳為高電平，代表芯片正在工作，處于忙的狀態；相反，當語音播放完成，BUSY引腳輸出低電平，代表芯片已經完成工作；
電源電路
智能早教學習機，它的電源是由干電池或鋰電池供電的。
